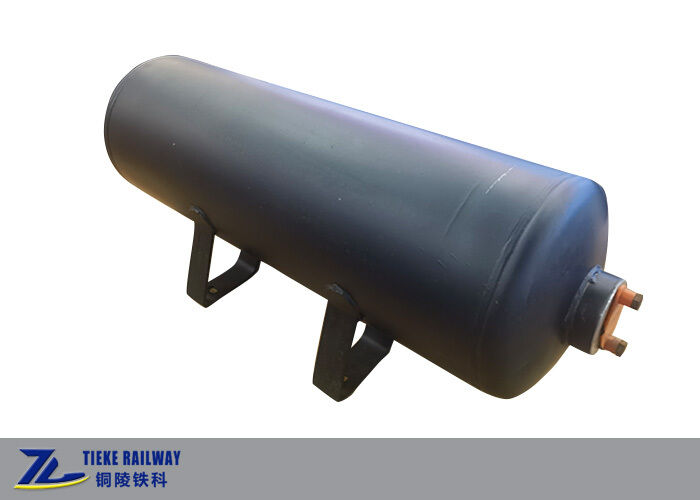

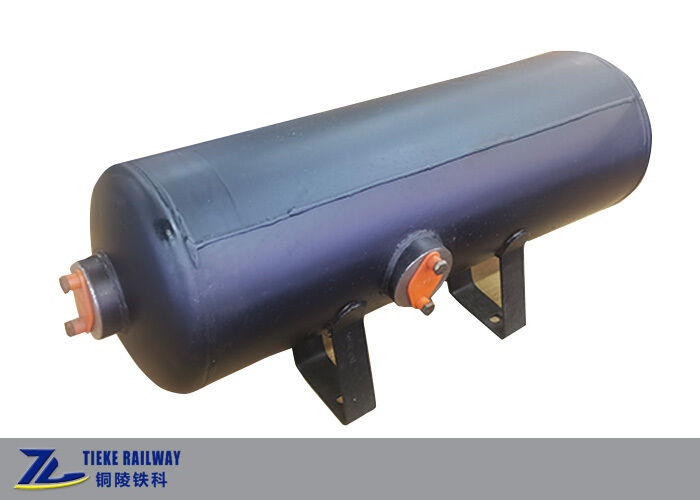

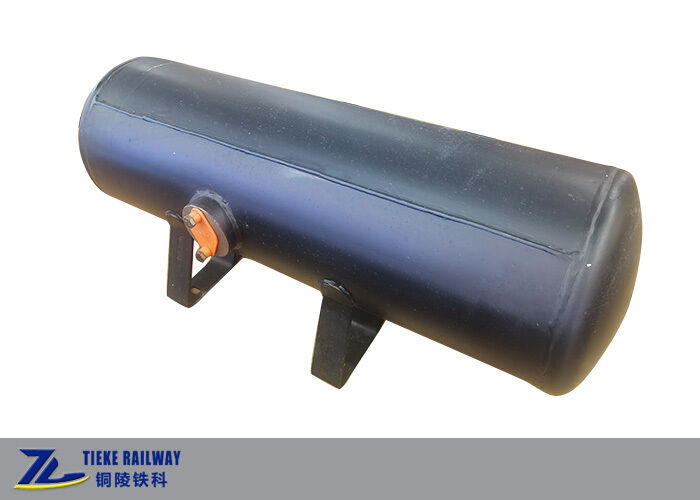

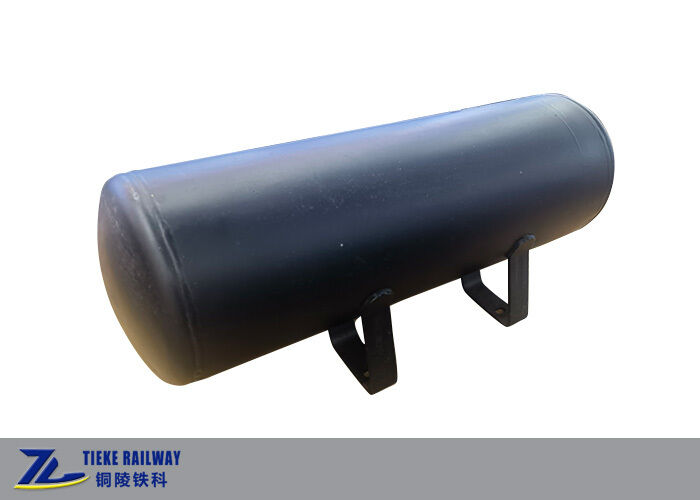

خزان هواء مزدوج الحجرة 11*50 مكابح هوائية للسكك الحديدية مزدوجة خزان هواء

خزان هواء مزدوج الحجرة 11*50 مكابح هوائية للسكك الحديدية مزدوجة خزان هواء

خزان هواء مزدوج الحجرة 11x50

خزان مكابح هوائية مزدوج للسكك الحديدية

خزان مكابح هوائية مدمج

مكان المنشأ:

الصين

اسم العلامة التجارية:

OEM Customized

إصدار الشهادات:

TB/T Standard, GB150 (EN 286 optional)

رقم الموديل:

11*50

اتصل بنا
اطلب اقتباس
تفاصيل المنتج
نموذج:
11*50
حجم الغرفة الكبيرة:
50 لتر (خزان مساعد)
حجم الغرفة الصغيرة:
11 لتر (خزان التشغيل)
الطول الكلي:
963 ملم
القطر الخارجي للاسطوانة:
303 ملم
ارتفاع المركز:
200 +/- 1 مم (من الأسطوانة إلى سطح التثبيت)
تصميم ضغط العمل:
0.6 ميجا باسكال (600 كيلو باسكال)
ضغط الاختبار الهيدروستاتيكي:
1.2 ميجا باسكال
ضغط اختبار ضيق الهواء:
0.7 ميجا باسكال
مادة:
أوعية الضغط الفولاذية Q245R / Q345R
بناء:
أسطوانة فولاذية ملحومة مع لوحة فصل داخلية، وقوس تعليق اختياري
طلب:
عربة شحن السكك الحديدية، عربة القادوس، نظام فرامل الهواء لعربة الخزان
نوع العربة المطبقة:
عربة قادوس K3، K13؛ عربة الدبابة GQ70، GN70
معيار التفتيش:
معيار السكك الحديدية TB/T، GB150؛ إن 286 اختياري
المعالجة السطحية:
السفع الرملي + طلاء السكك الحديدية المضاد للتآكل
مُكَمِّلات:
سدادات التصريف، وشماعة الرفع (اختياري)
شروط الدفع والشحن
الحد الأدنى لكمية
10 قطع
الأسعار
USD 100-600 / Piece
تفاصيل التغليف
صندوق كرتوني مع كتلة تحديد موضع الرغوة البيضاء المخصصة بالداخل
وقت التسليم
15-30 يوما للإنتاج، 3-7 أيام للمخزون
شروط الدفع
/ تي تي، خطاب الاعتماد، ويسترن يونيون
القدرة على العرض
500 قطعة شهريا
وصف المنتج

خزان الهواء الحجري المزدوج 11 * 50 مكامل للكبح الهوائي للسكك الحديدية خزان الهواء المزدوج

مقدمة قصيرة

هذاخزان الهواء مزدوج الغرفة(وتسمى أيضا خزان الهواء المشترك، خزان الهواء المزدوج) هو وعاء ضغط متكامل مصمم خصيصا لأنظمة الفرامل الهوائية لقطارات الشحن السكك الحديدية.إنه يدمج خزان مساعد و خزان تشغيل داخل قشرة واحدة، منفصلة عن طريق قسم داخلي صلب لضمان غرفتين هوائيتين مستقلتين تمامًا دون اتصال بين الغازات.

من خلال الجمع بين خزانين في مجموعة واحدة، هذا خزان الفرامل الهوائية السكك الحديدية توفر بشكل فعال مساحة تركيب تحت الإطار، وتقلل من كمية خطوط الأنابيب والأسقف والقطع،ويقلل من الوزن الإجمالي للمواد المتحركةتطبق على نطاق واسع على عربات السكك الحديدية والسيارات الدبابية مثل عربات K3 ، K13 ، سيارات GQ70 / GN70.

المصنوع من صفيحة فولاذية من نوع سفينة الضغط مع رؤوس محاميةكل وحدة تخضع لاختبار الضغط الهيدروستاتيكي واختبار ضيق الهواء قبل التسليم، تلبية متطلبات حاوية الضغط للخريطة السكك الحديدية.يمكن توفير الطلاء المخصص والطلاء المضاد للتآكل للنقل البحري والخدمة الخارجية طويلة الأجل.

الخصائص الرئيسية

  • حجرتين هوائيتين معزولتين: خزان مساعد 50L + خزان عمل 11L
  • هيكل مركب متكامل ، تخطيط مضغوط لهيكل السفلي للسيارات
  • التدقيق التجريبي التجريبي الكامل للخياطات اللحامية ، والفحص الهيدروستاتيكي الصارم والضيق للهواء
  • ضغط العمل 0.6 MPa ، مناسب لنظام مكابح الهواء القياسي للشحن السكك الحديدية
  • دعامة معلق اختياري، سدادات الصرف والترتيب المخصص للميناء
  • تلبية معايير TB/T للسكك الحديدية؛ الامتثال لـ EN 286 متاح عند الطلب
  • طلاء مضاد للتآكل الثقيل لبيئة التشغيل القاسية

ورقة بيانات تقنية

البندالمواصفات
اسم المنتجخزان الهواء ذو الغرفة المزدوجة (خزان مركب)
النموذج11*50
حجم الغرفةالغرفة الكبيرة: 50L (خزان مساعد) ؛ الغرفة الصغيرة: 11L (خزان التشغيل)
الطول الإجمالي963 ملم
القطر الخارجي للسيلندر303 ملم
ارتفاع المركز (الأسطوانة إلى سطح التثبيت)200 +/- 1 ملم
ضغط العمل التصميم0.6 MPa (600 kPa)
ضغط الاختبار الهيدروستاتي1.2 مبا
ضغط اختبار ضيق الهواء0.7 مبا
الموادفولاذ أوعية الضغط Q245R / Q345R
الهيكلأسطوانة فولاذية مصفحة مع لوحة فصل داخلية، مؤخرة معلق اختياري
التطبيقعربة الشحن السكك الحديدية، عربة الحمولة، عربة الوقود نظام مكابح الهواء
نوع العربة المعمول بهاعربة هوبر K3، K13؛ عربة دبابة GQ70، GN70
معيار التفتيشالمعيار السكك الحديدية TB/T، GB150؛ EN 286 اختياري
معالجة السطحالرمل + الطلاء المضاد للتآكل للسكك الحديدية
الملحقاتسدادات الصرف، معلق رفع (اختياري)

للطلبات الكبيرة أو المعلمات المخصصة أو تعاون OEM ، يرجى الاتصال بفريق المبيعات لدينا للحصول على اقتباس.
