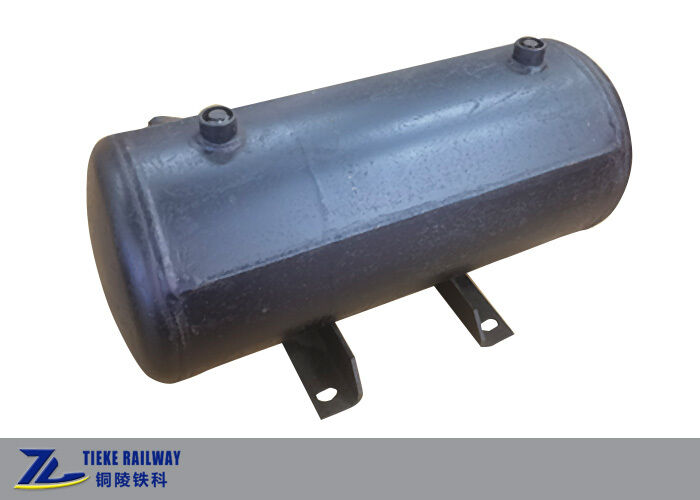

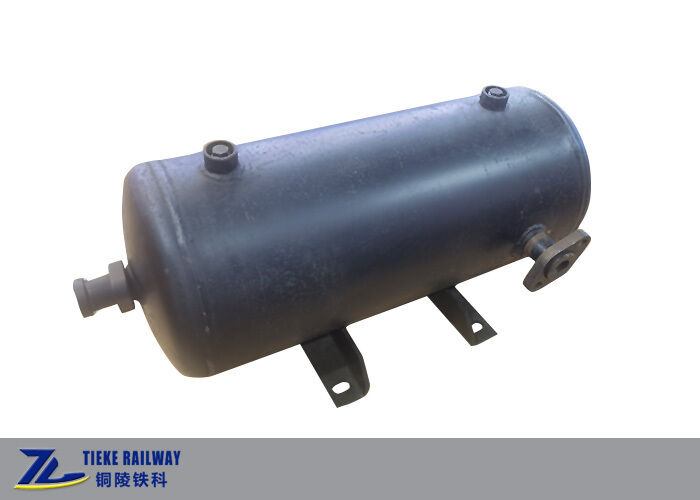

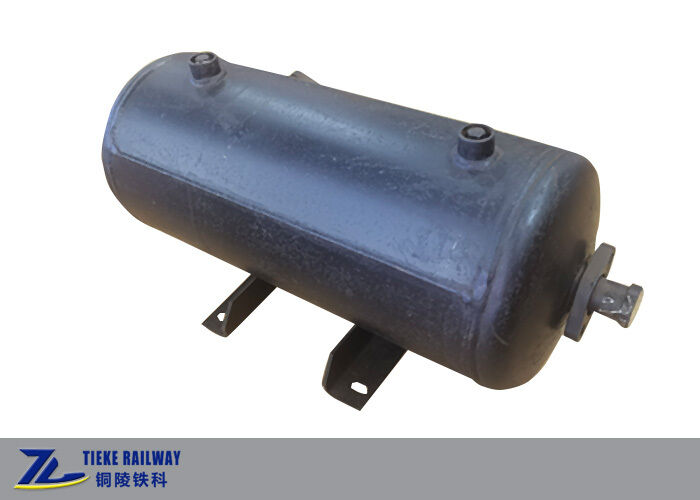

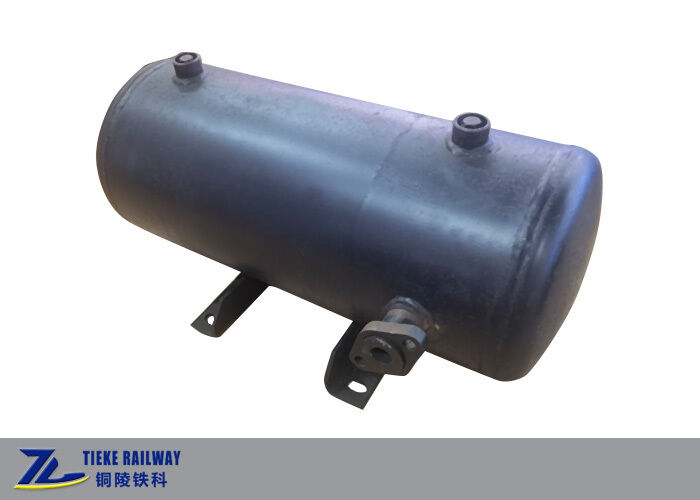

خزان هواء ملحوم مزدوج الحجرة لعربة الشحن لنظام الفرامل

خزان هواء ملحوم مزدوج الحجرة لعربة الشحن لنظام الفرامل

خزان هواء ملحوم للسكك الحديدية

خزان فرامل هوائي مزدوج الحجرة

خزان نظام فرامل عربة الشحن

مكان المنشأ:

الصين

اسم العلامة التجارية:

OEM Customized

إصدار الشهادات:

TB/T 1900, International Railway Pressure Vessel Spec

رقم الموديل:

11*17

اتصل بنا
اطلب اقتباس
تفاصيل المنتج
نموذج:
خزان هواء للسكك الحديدية ملحوم مزدوج المقصورة 11*17
حجم التصنيف:
غرفة العمل 11 لتر، غرفة تخفيض الضغط 17 لتر (التسامح +/- 1%)
تصنيف ضغط العمل:
600 كيلو باسكال
اختبار الضغط الهيدروليكي:
900 كيلو باسكال
البعد الشامل:
715 ملم الطول × 219 ملم القطر الخارجي
المسافة المركزية لفتحات الرفع:
580 ملم
المادة الرئيسية:
Q245R الكربون الصلب / الفولاذ المقاوم للصدأ (اختياري)
الوزن الصافي:
42 كجم (فولاذ كربوني) / 36 كجم (فولاذ مقاوم للصدأ)
معيار التنفيذ:
معيار صناعة السكك الحديدية TB/T 1900 والمواصفات الدولية لأوعية الضغط للسكك الحديدية
شروط الدفع والشحن
الحد الأدنى لكمية
10 قطع
الأسعار
USD 100-600 / Piece
تفاصيل التغليف
صندوق كرتوني مع كتلة تحديد موضع الرغوة البيضاء المخصصة بالداخل
وقت التسليم
15-30 يوما للإنتاج، 3-7 أيام للمخزون
شروط الدفع
/ تي تي، خطاب الاعتماد، ويسترن يونيون
القدرة على العرض
500 قطعة شهريا
وصف المنتج

خزان الهواء الحديدي الحديدي ذو الحجرة المزدوجة 11*17

لمحة عامة عن المنتج

هذا الخزان الهوائي مزدوج المقصورة هو وعاء تخزين الهواء المطاوئ للخدمة الثقيلة مصمم خصيصًا لأنظمة الفرامل الهوائية لقطارات الشحن السكك الحديدية.كمكون أساسي لمعدات الفرامل الروائية للسكك الحديدية، فإنه يتبنى هيكل مخزن الهواء المطاوئ المتكامل مع لوحة تقسيم داخلية، وتقسيم الخزان إلى غرفتين مختومتين مستقلتين بحجم 11L و 17L على التوالي.مصممة لصمامات الفرامل للسكك الحديدية من نوع 120، هذا خزان الهواء للسكك الحديدية يوفر دعمًا ثابتًا وموثوقًا لضغط الهواء لفرامل خدمة القطار، وظائف الحفاظ على الضغط والإفراج البطيء.قابلة للتطبيق على نطاق واسع على عربات الشحن السكك الحديدية القياسية في جميع أنحاء العالم.

مزايا هيكلية وتصميم أساسية

  • البناء المتكامل لللحام:يتبنى عملية لحام كاملة بلا خلل مع جسد أسطوانة متكاملة وتسجيل رأس بيضاوي. بالمقارنة مع الهياكل التقليدية التي تم تجميعها بالفلنج،هذا خزان الهواء المطاوئ يحتوي على صلابة هيكلية أعلى، صفر خطر تسرب الهواء ، مقاومة الاهتزازات أقوى ، وتتكيف مع ظروف العمل طويلة الأجل من الاهتزازات عالية التردد في تشغيل السكك الحديدية.
  • تصميم حجرة مستقلة مزدوجة:يتم تقسيم خزان الهواء المزدوج بالتحديد إلى غرفة هواء عمل 11L وغرفة هواء خفض الضغط 17L. تعمل الغرفتان بشكل مستقل دون تدخل متبادل ،تحقيق التحكم الهوائي الدقيق، لتحسين حساسية مكابح القطار بشكل فعال وضمان مكابح مستقر في المرحلة وأداء الإفراج البطيء.
  • مواد أوعية الضغط العالية:مصنوعة من فولاذ Q245R عالية الجودة أو من الفولاذ المقاوم للصدأمقاومة للتآكل والقدرة على التكيف مع درجات الحرارة المنخفضة، تلبية متطلبات الخدمة الصارمة من بيئات العمل السكك الحديدية المعقدة.
  • واجهة موحدة وتثبيت:مجهزة بواجهات الخيوط النيوماتيكية القياسية ومغلقات الصرف السفلي لكل غرفة، مما يسهل توصيل خط الأنابيب، والصرف اليومي والصيانة.تصميم مقعد رفع متكامل يدرك تثبيت الإطار السفلي السريع والصلب، متوافقة مع معايير تركيب عربات السكك الحديدية السائدة.

المواصفات التقنية

البندالمواصفات
النموذج11*17 خزان هواء سكة حديد مُلحَم مزدوج الحجرة
الحجم الاسميغرفة العمل 11L، غرفة خفض الضغط 17L (تسامح +/- 1%)
ضغط العمل المسموح به600 كيلو بايت
الضغط الهيدروليكي للاختبار900 كيلو بايت
البعد العام715 ملم (الطول) × 219 ملم (القطر الخارجي)
المسافة المركزية لثقوب الرفع580 ملم
المواد الرئيسيةQ245R فولاذ الكربون / الفولاذ المقاوم للصدأ (اختياري)
الوزن الصافي42 كجم (فولاذ الكربون) / 36 كجم (فولاذ المقاوم للصدأ)
معيار التنفيذتتوافق مع معيار صناعة السكك الحديدية TB/T 1900 والمواصفات الدولية لحاويات الضغط للسكك الحديدية

أداء المنتج وضمان الجودة

جميع منتجات خزانات الهواء للسكك الحديدية تخضع لاختبارات مصنعة صارمة بما في ذلك اختبار قوة الضغط الهيدروليكي بنسبة 100٪ واختبار ضيق الهواء واختبار عدم تدمير اللحام (MT / RT) ومعايرة الحجم.الهيكل المدمج لحام يلغي المخاطر الخفية لسرقة الهواء والفشل الهيكلي، لضمان التشغيل المستقر على المدى الطويل في سيناريوهات السكك الحديدية عالية الكثافة. يتم وضع علامة رسمية على كل منتج مع شهادات الإنتاج الكاملة،تقارير الاختبار ووثائق الجودة لدعم فحص المشروع العالمي وقبوله.

نطاق التطبيق

هذا الخزان الهوائي الملحم مزدوج المقصورة مناسب عالمياً لمختلف عربات الشحن السكك الحديدية ، بما في ذلك عربات حمولة الحبوب ، والعربات المفتوحة ، وعربات الوقود وغيرها من المركبات السكك الحديدية القياسية.هو جزء الأساسية مطابقة من أنظمة الفرامل الهوائية من النوع 120، تستخدم على نطاق واسع في تجديد السكك الحديدية المحلية والدولية ومشاريع البناء الجديدة ، وتفضل من قبل الموردين العالميين لمعدات السكك الحديدية والمقاولين الهندسيين.

خدمة التخصيص

نحن ندعم التخصيص الشخصي لمخازن الهواء للسكك الحديدية ، بما في ذلك تحويل الخيط القياسي (خيط NPT / G) ، ضبط الحجم ، معالجة سطحية مضادة للتآكل ،تحسين المواد وتسجيل الشعار الحصريتوفير حلول واحدة لمشتريات قطع الغيار العالمية للسكك الحديدية واحتياجات دعم المشاريع.

للطلبات الكبيرة أو المعلمات المخصصة أو تعاون OEM ، يرجى الاتصال بفريق المبيعات لدينا للحصول على اقتباس.
