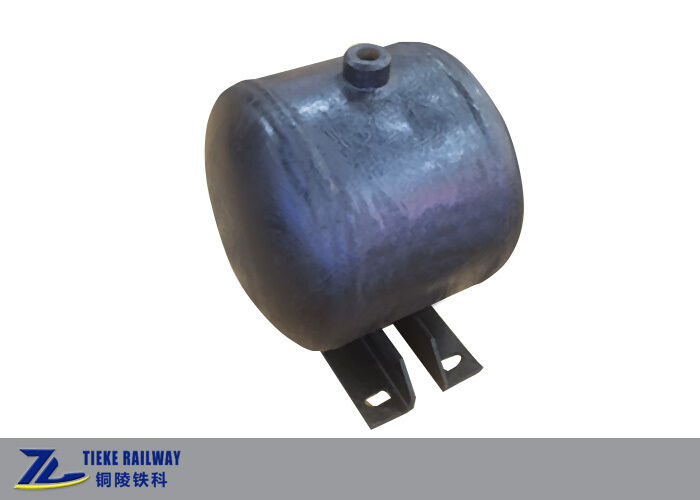

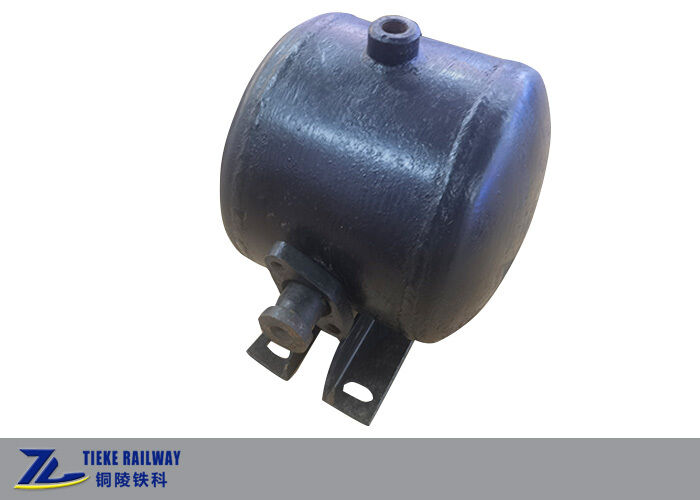

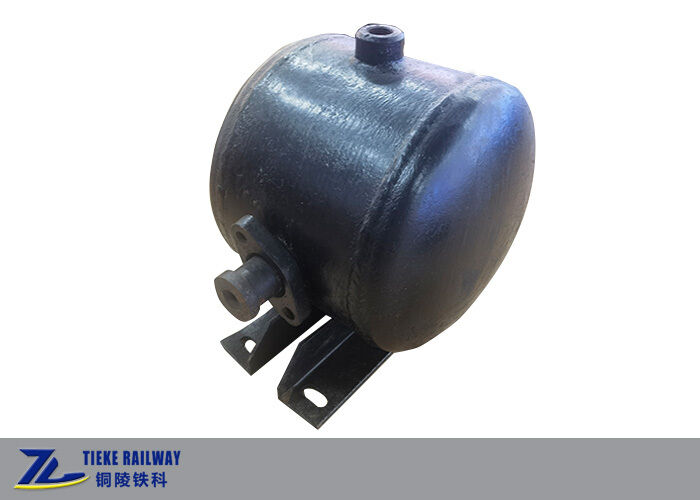

خزان الهواء للسكك الحديدية من الفولاذ المقاوم للصدأ 11L 600kPa لخزان الفرامل الهوائية لسيارات الشحن

خزان الهواء للسكك الحديدية من الفولاذ المقاوم للصدأ 11L 600kPa لخزان الفرامل الهوائية لسيارات الشحن

خزان هواء من الفولاذ المقاوم للصدأ

خزان الفرامل الهوائية لشاحنة البضائع

خزان الهواء للسكك الحديدية 600 كيلو بايت

مكان المنشأ:

الصين

اسم العلامة التجارية:

OEM Customized

إصدار الشهادات:

CRCC, EN15085

رقم الموديل:

11L

اتصل بنا
اطلب اقتباس
تفاصيل المنتج
الحجم الاسمي:
11 لتر
تصنيف ضغط العمل:
600 كيلو باسكال (6 بار)
ضغط الاختبار الهيدروستاتيكي:
900 كيلو باسكال، الضغط لمدة 5 دقائق
نطاق درجة حرارة التشغيل:
-50 درجة مئوية ~ +70 درجة مئوية
المواد المتاحة:
الفولاذ المقاوم للصدأ والكربون الصلب وسبائك الألومنيوم
المركبات المطبقة:
عربات الشحن بالسكك الحديدية (مفتوحة، مغطاة، قادوس)
نوع الهيكل:
وعاء ضغط أسطواني أفقي برؤوس بيضاوية الشكل
المعيار التنفيذي:
TB/T 1900-2016 أسطوانة هوائية لمركبة السكك الحديدية
شروط الدفع والشحن
الحد الأدنى لكمية
10 قطع
الأسعار
USD 30-90 / Piece
تفاصيل التغليف
علبة خشبية مع طبقة مقاومة للصدأ ورغوة مقاومة للصدمات، عبوة صالحة للإبحار من فئة التصدير
وقت التسليم
15-30 يوما للإنتاج، 3-7 أيام للمخزون
شروط الدفع
/ تي تي، خطاب الاعتماد، ويسترن يونيون
القدرة على العرض
500 قطعة شهريا
وصف المنتج

خزان الهواء 11L الفولاذ المقاوم للصدأ لحاوية الفرامل الهوائية للسكك الحديدية

لمحة عامة عن المنتج

الـخزان الهواء 11 لتر، المعروف أيضا باسمخزان استقبال الهواء 11 لترأوخزان الهواء 11 لتر، هو وعاء الضغط المهنية مصممة خصيصا لأنظمة الفرامل الهوائية للسيارات البضائع السكك الحديدية، مطابقة تماما مع 120 حلقة الفرامل صمام التوزيع.تم تصنيعها وفقاً صارمةTB/T 1900-2016 أسطوانة الهواء للسيارات الحديديةالمعيار ، هذه الخزان الهواء بمثابة عنصر التحكم في الضغط الأساسي لأنظمة مكابح المركبات السكك الحديدية ، تطبق على نطاق واسع في مختلف عربات الشحن السكك الحديدية بما في ذلك العربات المفتوحة ،العربات المغطاة والعربات ذات الحشوات.

اعتمادا على هيكل أفقي أسطواني مصفح مع رؤوس بيضاوية في كلا الطرفين، ويتم تجهيز خزان استقبال الهواء 11L مع دعامات تركيب متكاملة،واجهات خطوط الأنابيب القياسية ومغلفات الصرف الصحي لتركيب مريح، وصلة الأنابيب والصيانة اليومية. وهي مصنوعة أساسا من الفولاذ المقاوم للصدأ عالية الجودة، مع مواد خيارية من الفولاذ الكربوني والسبائك الألومنيوم، مع مقاومة الضغط،مقاومة للتآكل، مقاومة درجات الحرارة المنخفضة وطول عمر الخدمة الصارمة الصيانة اليومية بما في ذلك اختبار ضيق الهواء، الكشف عن عيوب اللحام،إزالة الصدأ الداخلي ومعالجة مضادة للتآكل والصرف المنتظم يضمن التشغيل المستقر على المدى الطويل.

لدينا أكثر من 20 عاما من الخبرة في التصنيع المهنية في إنتاج خزانات الهواء السكك الحديدية.CRCC (مركز الشهادات السكك الحديدية الصيني)إصدار شهادة لتزويد السكك الحديدية الوطنيةالمعيار EN15085لدينا قدرات مستقلة للبحث والتطوير والإنتاجدعم الإنتاج المخصص وفقًا للمعلمات التقنية الخاصة للعملاء، متطلبات الحجم وسيناريوهات التطبيق لتوفير حلول خزانات الهواء للسكك الحديدية المصممة خصيصا.

مبدأ العمل الأساسي (نظام الفرامل 120 الصمام)

هذا الخزان الهوائي 11L يعمل كمعيار رئيسي لضغط التحكم في نظام مكابح السكك الحديدية،قيادة عمل صمام التوزيع من خلال فرق الضغط بين الخزان وأنابيب القطار، والذي يختلف وظيفياً عن أسطوانة الهواء المساعدة التي تزود أسطوانة الفرامل مباشرة بالهواء. تنقسم دورة العمل إلى أربع مراحل:

  • شحن الجو:عندما يرتفع ضغط أنبوب القطار ، يقوم أنبوب القطار بتحميل الهواء إلى خزان الهواء 11 لتر من خلال صمام الاختبار حتى يتم توازن الضغط.هيكل التحكم في الاتجاه الواحد يمنع تدفق الهواء إلى الوراء لضمان الضغط الداخلي المستقر للخزان.
  • الفرامل:عندما ينخفض ضغط أنبوب القطار ، فإن فرق الضغط بين خزان استقبال الهواء 11L وأنبوب القطار يدفع المكبس الرئيسي لصمام التوزيع لفتح مجرى الهواء ،و إمداد أسطوانة الهواء المساعدة الهواء إلى أسطوانة الفرامل لتحقيق الفرامل المركبة.
  • ضغط الاحتفاظ:عندما يكون ضغط أنابيب القطار ثابتًا ، فإن خزان الهواء 11L يحافظ على ضغط داخلي ثابت ،الحفاظ على المكبس الرئيسي لصمام التوزيع في وضع الاحتفاظ بالضغط وتثبيت ضغط أسطوانة الفرامل للحفاظ على حالة الفرامل.
  • الإفراج:عندما يرتفع ضغط أنبوب القطار مرة أخرى، يتم إعادة تعيين المكبس الرئيسي، أسطوانة الفرامل تخرج الهواء لتحرير حالة الفرامل،و أنبوب القطار يزود تلقائيا الهواء إلى خزان الهواء لدورة العمل التالية.

المعلمات التقنية الرئيسية

البندالمواصفات التقنية
الحجم الاسمي11 لتر
ضغط العمل المسموح به600 كيبا (6 بار)
ضغط الاختبار الهيدروستاتي900 كيبا، ضغط ثابت لمدة 5 دقائق
نطاق درجة حرارة العمل-50°C ~ +70°C
المواد المتاحةالفولاذ المقاوم للصدأ، الفولاذ الكربوني، سبيكة الألومنيوم
المركبات المعمول بهاعربات الشحن السكك الحديدية (عربة مفتوحة، عربة مغطاة، عربة هوبر، إلخ.)
نوع الهيكلوعاء ضغط أسطواني أفقي مع رؤوس بيضاوية
المعيار التنفيذيTB/T 1900-2016 أسطوانة الهواء للسيارات الحديدية

معيار تفتيش الجودة

جميع خزانات الهواء / خزانات استقبال الهواء لدينا من 11 لتر تخضع لفحص مصنع صارم وفحص نوع لتلبية معايير السلامة الدولية للمعدات الحديدية.تغطي عناصر التفتيش نوعية السطح، التسامح الأبعاد، الكشف عن عيوب اللحام، الكشف عن عيوب اللحام بالموجات فوق الصوتية، اختبار الضغط الهيدروستاتيكي، اختبار ضيق الهواء، الكشف عن الحجم، اختبار الاهتزاز الصدمة واختبار الالتصاق الطلاء.جميع المنتجات محظورة من العمل تحت ضغط زائد لضمان سلامة عالية واستقرار في سيناريوهات تشغيل السكك الحديدية على المدى الطويل.

مزايا المنتج

  • تحكم ضغط موثوق به:يحافظ بدقة على فرق ضغط النظام، ويضمن استجابة الكبح والإطلاق الحساسة والمستقرة.
  • المواد الممتازة:جسد من الفولاذ المقاوم للصدأ عالي الجودة، مقاومة ممتازة للتآكل ومقاومة درجات الحرارة المنخفضة، قابلة للتكيف مع بيئات تشغيل السكك الحديدية القاسية.
  • إنتاج موحد:تتوافق بالكامل مع معايير صناعة السكك الحديدية الوطنية، المواصفات الموحدة، وسهولة التثبيت والاستبدال.
  • اختبار السلامة الكامل:تم اختبار الهيدروستاتيكية والهواء بنسبة 100%، ومراقبة جودة اللحام الصارمة، مع ضمان عدم وجود تسرب.
  • صيانة منخفضةمجهزة بمغلق الصرف المهنية، مريحة للصرف اليومي والصيانة المضادة للتآكل، حياة طويلة.

للطلبات الكبيرة أو المعلمات المخصصة أو تعاون OEM ، يرجى الاتصال بفريق المبيعات لدينا للحصول على اقتباس.
