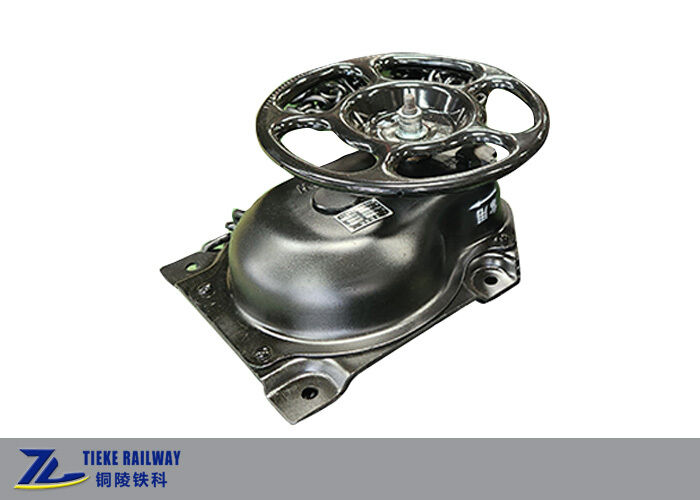

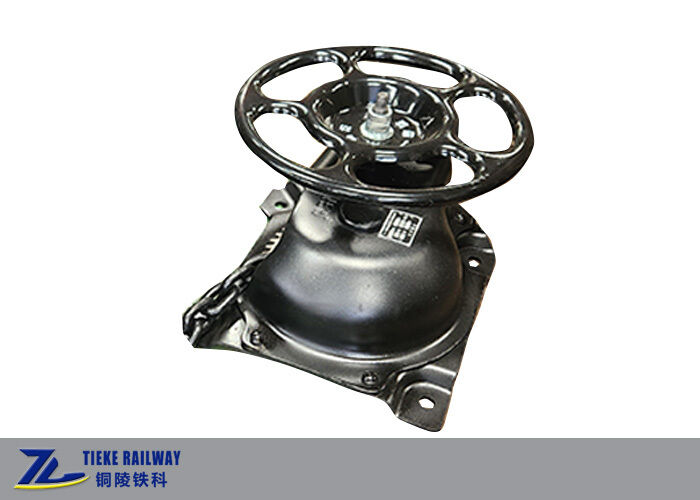

آلة فرامل اليد للسكك الحديدية في نيو ساوث ويلز، عجلة عمودية 400 مم من الصلب المصبوب مع قفل

آلة فرامل اليد للسكك الحديدية في نيو ساوث ويلز، عجلة عمودية 400 مم من الصلب المصبوب مع قفل

آلة فرامل اليد للسكك الحديدية في نيو ساوث ويلز

هيكل عجلة عمودية من الصلب المصبوب

آلية قفل لف السلسلة

مكان المنشأ:

الصين

اسم العلامة التجارية:

Tieke

إصدار الشهادات:

ISO 9001:2015

رقم الموديل:

السويد

اتصل بنا
اطلب اقتباس
تفاصيل المنتج
اسم:
نيو ساوث ويلز آلة فرامل اليد فرامل العجلات العمودية لسيارات الشحن بالسكك الحديدية
طلب:
فرامل اليد لعربات الشحن بالسكك الحديدية
قطر عجلة اليد:
400 ملم
عزم الإدخال:
156 نيوتن متر
قوة سلسلة الإخراج:
>=10 كيلو نيوتن
البعد:
400 مم × 522 مم × 214 مم
تثبيت حجم الثقب:
القطر 18 ملم
الافراج عن عزم الدوران:
أقل من عزم الفرامل
وزن:
36 كجم
شروط الدفع والشحن
الحد الأدنى لكمية
قابل للتفاوض
الأسعار
negotiable
تفاصيل التغليف
حالات خشبية
وقت التسليم
1-2 أشهر
شروط الدفع
تي / تي، خطاب الاعتماد
القدرة على العرض
20000 مجموعة في السنة
وصف المنتج

آلة فرامل يدوية من نوع NSW لعربات الشحن بالسكك الحديدية

آلة الفرامل اليدوية من نوع NSW قابلة للتطبيق على جميع أنواع عربات الشحن بالسكك الحديدية للوقوف أو المناورة. تتكون بشكل أساسي من الغلاف والقاعدة وعجلة اليد ومقبض تنظيم السرعة وعمود القيادة وعمود لف السلسلة وآلية القفل. تتم طباعة عجلة اليد مع مؤشرات الاتجاه 'ON' و 'OFF'، واسم اللوحة موجود على الغلاف.

تعليمات التشغيل

  • تشغيل: قم بتدوير مقبض تنظيم السرعة إلى الوضع الرأسي، ثم قم بتدوير عجلة اليد في اتجاه عقارب الساعة لإنتاج قوة الكبح والحفاظ عليها.
  • إيقاف: حافظ على مقبض تنظيم السرعة ثابتًا، قم بتدوير عجلة اليد عكس اتجاه عقارب الساعة بحوالي 40 درجة وسيتم تحرير الفرامل اليدوية. عزم الدوران المطلوب للتحرير هو حوالي 50٪ من عزم الدوران المدخل عند الكبح.
  • إبطاء: قم بتدوير مقبض تنظيم السرعة عكس اتجاه عقارب الساعة إلى الوضع الأفقي. في هذا الوقت، لا تعمل لسان الشق. إذا لزم الأمر، قم بتدوير عجلة اليد في اتجاه عقارب الساعة للكبح وعكس اتجاه عقارب الساعة للتحرير في أي وقت.
  • قفل: تم تجهيز جهاز قفل الفرامل يتم تشغيله بمفتاح مثلث. لقفل الفرامل اليدوية، قم بتدوير لسان القفل في الجزء السفلي الأيسر من الغلاف في اتجاه عقارب الساعة بعد الكبح حتى لا يمكن تحريك المفتاح. قم بتدوير المفتاح عكس اتجاه عقارب الساعة لتحرير وظيفة القفل.

المعلمات الفنية الرئيسية

قطر عجلة اليد400 ملم
عزم الدوران المدخل156 نيوتن متر
قوة السلسلة الكاملة الناتجة≥10 كيلو نيوتن
الأبعاد400 مم × 522 مم × 214 مم
حجم ثقب التركيبφ 18 ملم
الوزن36 كجم

لماذا تختار Tieke Railway

تقوم Tieke Railway بتصنيع وتصدير عربات السكك الحديدية وأجزاء العربات مباشرة. مع أكثر من 10 سنوات من الخبرة في تصنيع عربات السكك الحديدية والبوجيهات، يمكننا تصميم آلات الفرامل اليدوية ومكونات البوجيهات لمقاييس مختلفة بما في ذلك 1435 مم و 1000 مم و 1067 مم و 1520 مم. أرسل لنا رسوماتك أو متطلباتك الفنية للحصول على عرض أسعار دقيق.
