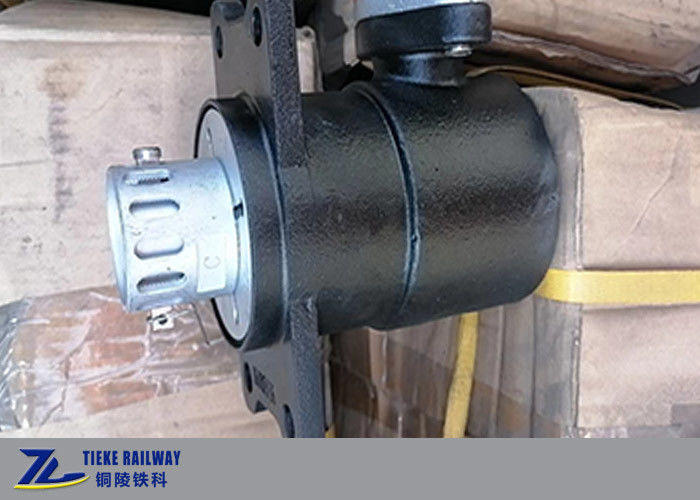

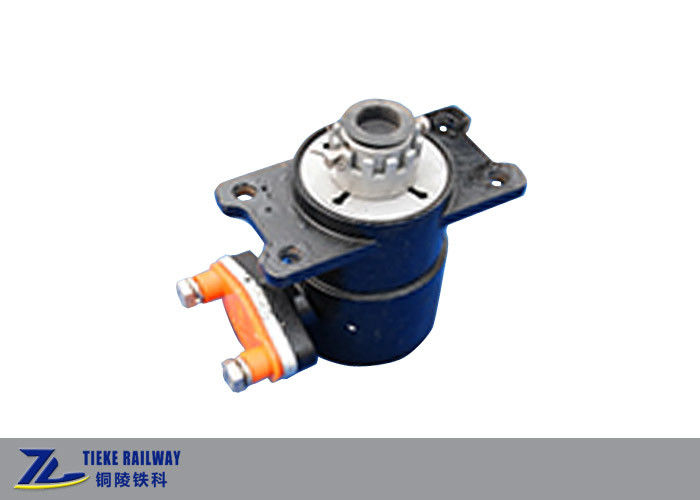

جهاز كشف الانحراف خرج عن مساره في حالات الطوارئ لصمام فرامل السيارة

جهاز كشف الانحراف خرج عن مساره في حالات الطوارئ لصمام فرامل السيارة

مقدمة مختصرة:

تم تصميم جهاز كشف انحراف الفرامل الأوتوماتيكي ، وتصنيعه واختباره وفقًا للمعيار الصيني TB / T3224-2010 "صمام الفرامل الأوتوماتيكي لانحراف عربة شحن السكك الحديدية".

إنها تعتمد أسلوب التمثيل الميكانيكي ويمكنها في الوقت المناسب توصيل أنابيب فرامل الهواء الرئيسية بالجو على الفور عندما تكتشف انحراف عربة السكة الحديد ، وبالتالي استخدام فرامل الطوارئ للقطار ، مما يقلل من الخسارة الناجمة عن حادث خروج عن السكة الحديد.


المؤشرات الفنية الاساسية:

الهيكل الرئيسي

يتكون جهاز كشف الانحراف بشكل أساسي من صمام الفرامل التلقائي للانعطاف ، وخطوط الأنابيب الفرعية ، والمحملات ، والصمام الكروي ، إلخ. قضيب ، قضيب التمثيل ، قفل الجوز ، شظايا ، إلخ.

مبدأ العمل:

عندما تنحرف عربة شحن السكك الحديدية عن مسارها لسبب ما ، سيتغير موضع العجلة والمحور وستتلامس حلقة السحب أو العارضة العلوية للصمام المكسور التلقائي عن السكة مع المحور ، وتنتقل هذه القوة إلى قضيب صمام الفرامل من خلال الضبط قضيب وقضيب التمثيل.تم تصميم قضيب صمام الفرامل بهيكل رقيق للجدار وسهل الكسر عند القوة الخارجية.بمجرد كسر قضيب صمام الفرامل ، يتم فتح قناة نظام الفرامل في الغلاف الجوي وسيتم تعشيق فرامل الطوارئ على الفور.

عندما تكون عربة الشحن فارغة والتفاصيل ، فإن محور مجموعة العجلات التي خرجت عن مسارها يكسر قضيب صمام الفرامل ؛عندما يتم تحميل عربة الشحن وخروجها عن مسارها ، فإن محور العربة التي خرجت عن مسارها بدون مجموعة العجلات التي خرجت عن مسارها يكسر قضيب صمام الفرامل.

يمكن الانتهاء من عملية الكبح التلقائي عند الخروج عن المسار على النحو التالي:

تم تغيير موضع المحور المفصل للمركبة والعجلات - تم تغيير وضع قضيب صمام الفرامل - تم فتح أنبوب نظام الفرامل بفرامل الطوارئ لقطار الغلاف الجوي

التثبيت على عربات القطار:

إن تركيب جهاز كشف الانحراف هو إضافة فرعين لأنبوب الهواء الرئيسي لنظام فرملة الهواء الأصلي لعربة السكة الحديد ، والتي لا تؤثر على أداء نظام فرملة الهواء الأصلي.

يجب أن يتوافق تركيب عربات الشحن العامة للسكك الحديدية وأحجام موضع الصمام وحلقة السحب والعارضة العلوية والمحاور (الحمولة الفارغة) ΔX ، ΔY1 ، ΔY2 مع الجدول أدناه.بالنسبة للمركبات الخاصة ، يتم حساب أحجام الموقع وفقًا لمعايير السيارة.

التثبيت على عربات السكك الحديدية:

لماذا أخترتنا؟

1. Tieke هو مزود قطع غيار عربات السكك الحديدية المعتمد للسكك الحديدية الصينية والجودة مضمونة ؛
2. توفر Tieke نطاقات كاملة من قطع غيار العربات والعربات المتنوعة وخدمات الشباك الواحد للعملاء ؛
3. Tieke قابل للتكيف مع مقاييس السكك الحديدية المختلفة ، أحمال المحور المختلفة ، سرعات التشغيل ؛
4. يمكن لـ Tieke التصميم والتصنيع وفقًا لمعايير السكك الحديدية الأخرى مثل AAR و EN و TB و GOST وغيرها.

التعليمات:
س 1: هل أنت شركة تجارية أو مصنع؟
ج: نحن مصنع مباشرة ونقوم بتصنيع وتصدير عربات السكك الحديدية والعربات وأجزاء العربات المختلفة مباشرة.

Q2: هل لديك القدرة على التصميم لتوفير أجزاء عربة السكك الحديدية المخصصة؟
ج: نعم ، لدينا فريق تقني محترف ونحن على دراية بمعايير السكك الحديدية الدولية مثل UIC و AAR و EN ونحن قادرون على توفير أجزاء السكك الحديدية وفقًا لمتطلبات العملاء.

Q3: مقياس السكك الحديدية الصينية هو 1435 مم ، لكن مقياس بلدنا 1000 مم ، هل ستكون هذه مشكلة بالنسبة لك؟
ج: بالطبع لا ، نحن قادرون على تصميم عربات السكك الحديدية بمقاييس مختلفة مثل 1435mm ، 1000mm ، 1067mm ، 1520mm أو غيرها من مقاييس السكك الحديدية المطلوبة.

س 4: لماذا علي أن أختارك مقارنة بمنافسيك؟
ج: تم تحويل Tieke Railway من مصنع عربات تابعة للسكك الحديدية الصينية في عام 2016 ولدي الشركة أكثر من 10 سنوات من الخبرة في تصنيع عربات السكك الحديدية والعربات ؛الآن بما أن Tieke Railway هي شركة خاصة وتعتمد استراتيجيات إدارة السوق الحديثة ، فإن خدماتنا مرنة وأكثر مراعاة وتكلفةنا يمكن التحكم فيها بشكل أكبر.

س 5: ما الذي يجب علي تقديمه للحصول على عرض أسعار منك؟
ج: يمكنك إرسال استفسارك مع الرسومات التفصيلية وصور المنتج والمعايير الفنية التفصيلية أو وصف المتطلبات.يعد إدخال المتطلبات الكامل مهمًا جدًا بالنسبة لنا لتقديم عرض أسعار دقيق لك.
