مكان المنشأ:
الصين
اسم العلامة التجارية:
Tieke
رقم الموديل:
ZD
مقدمة مختصرة:

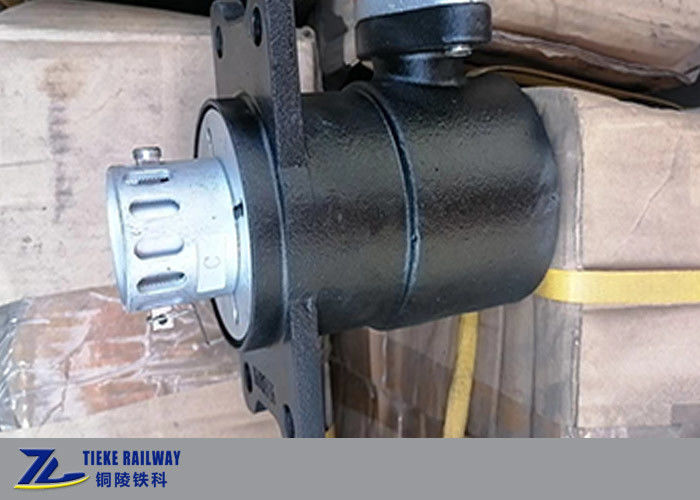

تم تصميم صمام الفرامل الأوتوماتيكي وتصنيعه واختباره وفقًا للمعيار الصيني TB / T3224-2010 "صمام الفرامل الأوتوماتيكي لانحراف عربة شحن السكك الحديدية".
إنها تعتمد وضع التشغيل الميكانيكي ويمكنها في الوقت المناسب توصيل أنابيب المكابح الرئيسية بالجو حالما تكتشف انحراف السيارة عن مسارها ، وبالتالي استخدام فرامل الطوارئ للقطار ، مما يقلل الخسارة الناجمة عن حادث خروج عن السكة الحديد.
المؤشرات الرئيسية:
| اسم | صمام الفرامل التلقائي للخروج عن مساره |
| طلب | عربات الشحن بالسكك الحديدية |
| اساسي | تيرا بايت / T3224-2010 |
| كمية | 1 مجموعة كل محور |
| السكك الحديدية المطبقة | 50 كجم / م أو أكثر |
| قطر خط أنابيب فرع التثبيت | ≥ 15.7 ملم |
| السعة الإجمالية لخط الأنابيب الفرعي لسيارة واحدة | ≤ 1.5 لتر |
| نصف القطر الأدنى | 80 م |
الهيكل الرئيسي

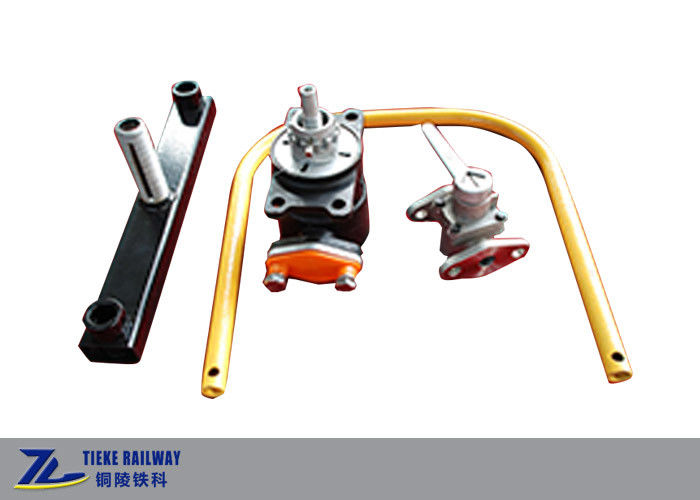

يتكون جهاز الفرامل الأوتوماتيكي للإنحراف الميكانيكي بشكل أساسي من صمام الفرامل الأوتوماتيكي للإنحراف ، والأنابيب الفرعية ، وأنبوب الإنطلاق من الأنبوب الفرعي ، والصمام الكروي ، وأنبوب الإنطلاق الرئيسي ، وما إلى ذلك. ، حلقة سحب ، شعاع علوي ، تعديل قضيب ، قضيب التمثيل ، قفل الجوز ، شظايا ، إلخ.
مبدأ العمل:
عندما تنحرف عربة شحن السكك الحديدية عن مسارها لسبب ما ، سيتغير موضع العجلة والمحور وستتلامس حلقة السحب أو العارضة العلوية للصمام المكسور التلقائي عن السكة مع المحور ، وتنتقل هذه القوة إلى قضيب صمام الفرامل من خلال الضبط قضيب وقضيب التمثيل.تم تصميم قضيب صمام الفرامل بهيكل رقيق للجدار وسهل الكسر عند القوة الخارجية.بمجرد كسر قضيب صمام الفرامل ، يتم فتح قناة نظام الفرامل في الغلاف الجوي وسيتم تعشيق فرامل الطوارئ على الفور.
عندما تكون عربة الشحن فارغة والتفاصيل ، فإن محور مجموعة العجلات التي خرجت عن مسارها يكسر قضيب صمام الفرامل ؛عندما يتم تحميل عربة الشحن وخروجها عن مسارها ، فإن محور العربة التي خرجت عن مسارها بدون مجموعة العجلات التي خرجت عن مسارها يكسر قضيب صمام الفرامل.
يمكن الانتهاء من عملية الكبح التلقائي عند الخروج عن المسار على النحو التالي:
تم تغيير موضع المحور المفصل للمركبة والعجلات - تم تغيير وضع قضيب صمام الفرامل - تم فتح أنبوب نظام الفرامل بفرامل الطوارئ لقطار الغلاف الجوي
هيكل قضيب صمام الفرامل (الجزء المكسور عند الضغط عليه أو سحبه):
التثبيت على عربات السكك الحديدية:
