رقم 15 عربة ركاب السكك الحديدية المرفق التلقائي TB T3046 الصلب المصبوب منخفض التأثير

رقم 15 عربة ركاب السكك الحديدية المرفق التلقائي TB T3046 الصلب المصبوب منخفض التأثير

رقم 15 ربط عربة الركاب السكك الحديدية

القابض التلقائي ذو التأثير المنخفض

TB T3046 عقدة الفولاذ الصلب

مكان المنشأ:

الصين

اسم العلامة التجارية:

Tieke

إصدار الشهادات:

TB/T 3046

رقم الموديل:

رقم 15

اتصل بنا
اطلب اقتباس
تفاصيل المنتج
اسم:
No.15 مقرنة أوتوماتيكية لسيارات الركاب للسكك الحديدية
طلب:
سيارات الركاب بالسكك الحديدية ذات السرعة العادية (22، 25G، 25K، 25T)
نوع التمثيل:
انخفاض التمثيل
معيار:
السل/ت 3046
بناء:
رأس قارنة التوصيل، وساق صندوقية المقطع مجوفة، وذيل قارنة التوصيل
تصفية المركز المغلق:
112-122 ملم بين المفصل والفك
التخليص الكامل للموقف المفتوح:
220-235 ملم
مادة:
الفولاذ المصبوب (درجة C QG-C3 لإصدار عالي القوة 15X)
تحميل الشد الفشل:
>=2256 كيلو نيوتن
مطابقة المخزن المؤقت:
نوع G1 عازلة ذات سعة كبيرة
التوافق اقتران:
قابلة للتبديل مع قارنة التوصيل للشحن رقم 13
السرعة القصوى:
تصل إلى 160 كم/ساعة
شروط الدفع والشحن
الحد الأدنى لكمية
قابل للتفاوض
الأسعار
negotiable
تفاصيل التغليف
حالات خشبية أو البليت
وقت التسليم
1-2 أشهر
شروط الدفع
تي / تي، خطاب الاعتماد
القدرة على العرض
5000 مجموعة في السنة
وصف المنتج

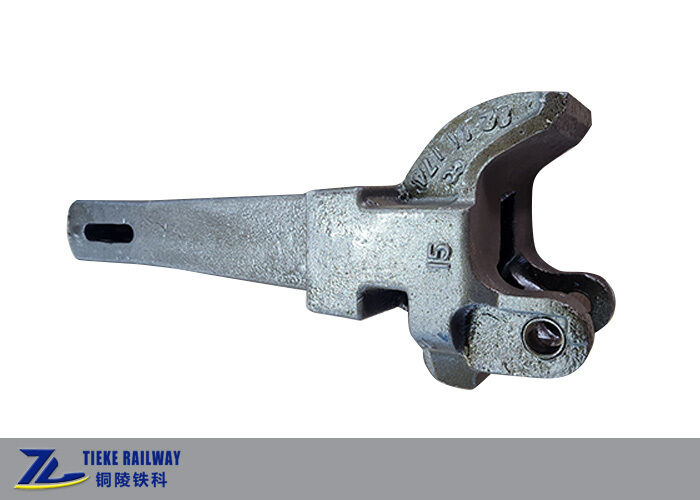

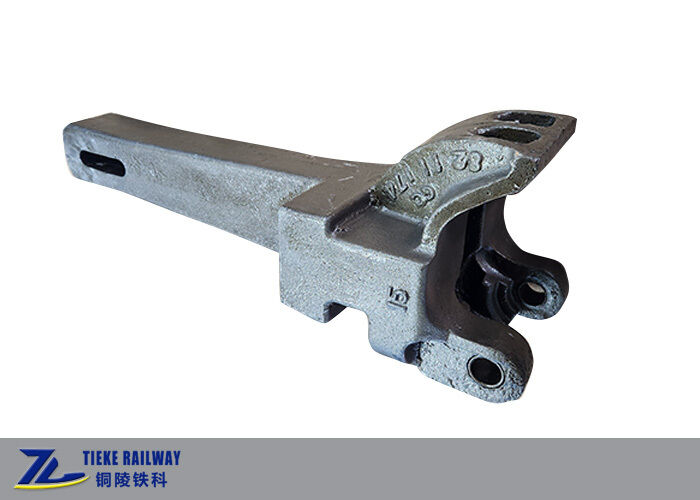

قارنة الركاب الأوتوماتيكية رقم 15

قارنة رقم 15 هي القارنة الأوتوماتيكية الرئيسية التقليدية لعربات الركاب ذات السكك الحديدية القياسية في الصين. إنها قارنة من النوع ذي الفعل السفلي تستخدم على نطاق واسع في عربات الركاب ذات السرعة العادية مثل 22 و 25G و 25K و 25T، ويمكن ربطها مع قارنة رقم 13 المستخدمة على القاطرات وعربات الشحن.

ينقسم جسم القارنة إلى ثلاثة أجزاء رئيسية: رأس القارنة، وجذع القارنة، وذيل القارنة. يتكون الرأس من المفصل، وقفل المفصل، ورافع المفصل، وجهاز منع القفز لقفل القفل السفلي (فعل سفلي، غير مقترن من أسفل القارنة). الجذع عبارة عن مقطع صندوقي مجوف ينقل أحمال الشد والصدمات الطولية، بينما يتصل الذيل بقلادة القارنة، واللوحة التابعة، والمخزن المؤقت.

ثلاثة أوضاع تشغيل

  • وضع مغلق: بعد الاقتران، يسقط قفل المفصل ويقفل المفصل للجر العادي. المسافة بين المفصل والجانب الداخلي لفك القارنة هي 112-122 مم.
  • وضع مفتوح: رفع قفل القفل السفلي يرفع قفل المفصل بحيث يمكن فصل العربة.
  • وضع مفتوح بالكامل: بالرفع أكثر، يدفع رافع المفصل المفصل ليفتح بالكامل للاقتران. المسافة بين المفصل والجانب الداخلي لفك القارنة هي 220-235 مم.

المعلمات الفنية الرئيسية

التطبيقعربات الركاب ذات السرعة العادية (22، 25G، 25K، 25T)
نوع الفعلفعل سفلي
المعيارTB/T 3046
المادةصلب مصبوب (درجة C QG-C3 لـ 15X)
حمل الشد عند الفشل≥2256 كيلو نيوتن
خلوص الوضع المغلق112-122 مم
خلوص الوضع المفتوح بالكامل220-235 مم
المخزن المؤقت المطابقمخزن مؤقت كبير السعة من النوع G1
توافق الاقترانقابل للتبديل مع قارنة رقم 13
السرعة القصوىحتى 160 كم/ساعة

المتغيرات المتاحة: قارنة 15A ذات خلوص صغير (خلوص ثقب مسمار ذيل القارنة مخفض لتقليل الصدمات الطولية، تستخدم على نطاق واسع في 25K/25T)، قارنة 15X عالية القوة (صلب مصبوب من الدرجة C، حمل فشل ≥2256 كيلو نيوتن، لعربات الركاب شبه عالية السرعة وبعض قاطرات الركاب)، وإصدارات أخرى عالية القوة 15C / 15T.

غير قابلة للتطبيق على: قطارات EMU عالية السرعة، والتي تستخدم قارنات محكمة الإغلاق بدلاً من قارنة رقم 15.

لماذا تختار Tieke Railway

تقوم Tieke Railway بتصنيع وتصدير عربات السكك الحديدية وأجزاء العربات مباشرة، مع خبرة تزيد عن 10 سنوات. يمكننا توفير القارنات، ومخازن السحب، والقلادات، وأجهزة المخزن المؤقت الكاملة للقارنات لمعايير مختلفة. أرسل لنا رسوماتك أو متطلباتك الفنية للحصول على عرض أسعار دقيق.
