مكان المنشأ:
الصين
اسم العلامة التجارية:
Tieke
إصدار الشهادات:
CRRC
رقم الموديل:
# 16
مقدمة مختصرة:

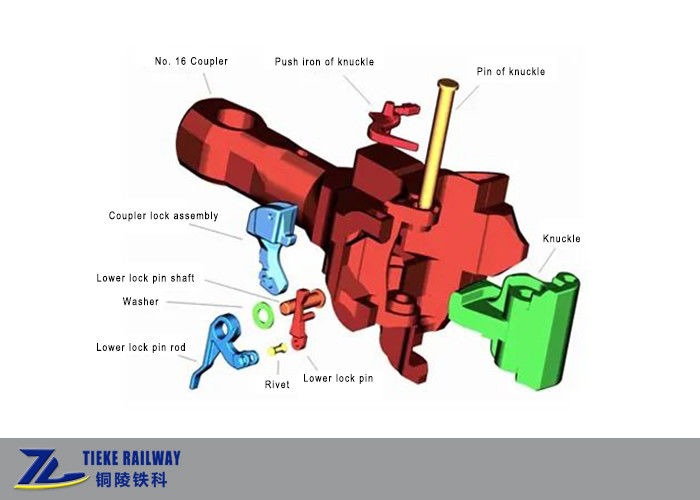

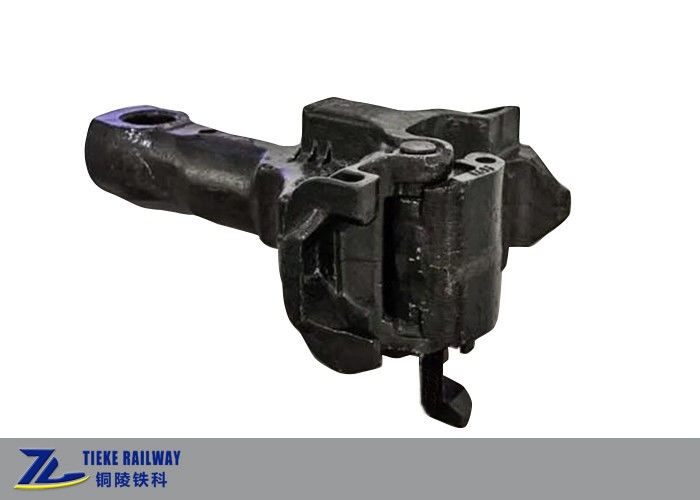

يتكون المقرن من النوع رقم 16 من هيكل المقرنة من النوع رقم 16 ، ومفصل المفصل ، ومقبض المفصل ، ومقبض المفصل ، وقفل المقرنة ، وعمود دبوس القفل السفلي ، ودبوس القفل السفلي ، إلخ.
من أجل جعل المقرن يدور بمرونة أثناء عملية القلب ، فإن جسم الخطاف للمقرن من النوع 16 يكون أسطوانيًا ، ولوحة التآكل الموجودة أسفل جسم الخطاف عبارة عن لوحة تآكل مدمجة ، مما يقلل من مقاومة قارنة التوصيل أثناء الدوران.منطقة التلامس بين ذيل جسم الخطاف ولوحة الرقيق عبارة عن سطح كروي نصف قطره 133.5 مم.
الملامح الرئيسية للمقرن رقم 16:
الميزات التقنية الرئيسية:
| اسم | رقم 16 مقرنة السكك الحديدية الصينية تدوير مقرنة السكك الحديدية عربة مقرنة مشروع العتاد |
| مقرنة ربط الملف الشخصي | يتوافق مع AAR S117-67 'F Type Interlock coupler Profile' أو TB / T2950-1999 'Interlock coupler connect profile' |
| خلوص الحركة الطولية للمقرن الذي يربط | 9.5 ملم |
| الحد الأقصى لزاوية التأرجح الجانبي للمقرن | 13 درجة |
| الحد الأقصى لزاوية التأرجح العمودي للمقرن | لأعلى 5 ° 30 '، نزول 7 ° |
| أقصى إزاحة جانبية عند خط توصيل قارنة التوصيل | 167 ملم |
| الزاوية النسبية القصوى في المستوى الأفقي | 3 ° 45 |
| أقصى زاوية للمستوى العمودي | 2 ° 0 |
| فرق الارتفاع المسموح به للخط المركزي للمقرن عند توصيل اثنين من المقرنات | 75 ملم |
| تحميل فشل الشد الثابت لجسم المقرنة | ≥4005 كيلو نيوتن |
| المفصل المقرن تحميل فشل الشد الثابت | ≥3430 كيلو نيوتن |
| الحد الأدنى للحمل من مقرنة المقرنة (بما في ذلك تزوير) | ≥4005 كيلو نيوتن |
ابتكار المفصل:
من أجل تلبية التطوير الإضافي للحمل الثقيل والسرعة الأسرع لعربات الشحن بالسكك الحديدية ، ولتحسين موثوقية مفصل قارنة التوصيل البالغ 10000 طن ، تم إجراء تحسينات على مفصل قارنة نوع 16 في عام 2006 ، مما أدى إلى تحسين هيكل تقوية الأضلاع في تجويف الأنف للمفصل 16 نوع المقرنة.في الوقت نفسه ، تمت زيادة عدد أضلاع التسليح من 2 إلى 3 ، وزاد سمك ضلع التسليح الأوسط من 16 مم إلى 24 مم ؛تمت إضافة متطلبات مثل عدم وجود ميل للعفن على سطح الجر S وعدم وجود فراق على سطح القفل.لقد زاد لسان الخطاف المحسّن من 16 نوعًا احتياطي قوة أنف اللسان الخطافي ، وحسّن من قدرة لسان الخطاف على مقاومة تشققات التعب ، وحسّن حالة تركيز الإجهاد لسان خطاف الجر على مستوى S.بدأ لسان الخطاف المحسن من النوع 16 في يناير 2007 ، ليحل محل لسان الخطاف الأصلي من النوع 16.
في أكتوبر 2007 ، تم إجراء المزيد من التحسينات على أساس النوع 16 من مفاصل الخطاف المحسنة.تم تعديل هيكل التجويف الداخلي لمفصل الخطاف ، وزاد سمك الضلع المقوى عند أنف مفصل الخطاف.تمت زيادة سماكة الجدار الهيكلي للتجويف الداخلي عند أنف مفصل الخطاف ، والتجويف الداخلي الأوسط لثقب دبوس مفصل الخطاف ، ومنضدة جر مفصل الخطاف ، وجدول الصدمات ، مما أدى إلى زيادة تحسين احتياطي القوة وموثوقية أمان لسان الخطاف ، ويلبي بشكل أفضل متطلبات القطارات الثقيلة.في نهاية عام 2007 ، بدأ الترويج لسان الخطاف السميك ذو 16 نوعًا واستخدامه في عربات جندول الفحم C80B المبنية حديثًا وعربات السكك الحديدية الأخرى.
