مكان المنشأ:
الصين
اسم العلامة التجارية:
Tieke
رقم الموديل:
ZT140
فيديو
فيديو
1. مقدمة موجزة:
تم تصميم سيارة مقطورة النقل بالسكك الحديدية ZT140 140t خصيصًا لنقل مغرفة الحديد المنصهر 140t عن طريق السكك الحديدية داخل شركة تصنيع الصلب. إنها مقطورة نقل معدنية منصهرة منخفضة السرعة ويتم جرها بواسطة قاطرة. إنه يتميز بميزات الهيكل البسيط، الحجم المنخفض، التكلفة المنخفضة، نصف القطر الصغير، التشغيل السهل وقد تم تطبيقه على نطاق واسع في صناعة الصلب.
تتكون عربة نقل الحديد المنصهر 140 طن من الهيكل، والقاعدة، والعربة، وعازل المقرنة، وسقيفة المراقبة وما إلى ذلك. أجسام العربة كلها عبارة عن هيكل ملحوم من الفولاذ، وتتكون من عارضة نائمة، وعارضة جانبية للجر، وعارضة متقاطعة، وعارضة تقوية، وعارضة منحنية، ودعم، وما إلى ذلك. جميع عوارض المحمل الرئيسية مصنوعة من هيكل فولاذي عالي القوة من سبائك منخفضة Q355B. إن قارنة التوصيل هي من النوع النشط السفلي 13B من الفولاذ من الدرجة E، والمخزن المؤقت هو MT-2. العربات عبارة عن عربة صب ذات ثلاثة محاور مع لوحة مركزية للصب. يتكون نظام التعليق الزنبركي للعربات من 12 مجموعة من النوابض اللولبية الخارجية والنوابض اللولبية الداخلية وجميع النوابض مصنوعة من الفولاذ الزنبركي عالي القوة 60Si2CrVA. تعتمد عجلات العربة عجلات دوارة بقطر 650 مم. تعتمد العربة نظام فرامل الهواء (آلة فرامل ذات 120 صمامًا صينيًا) ومجهزة بفرامل يدوية.
2. الميزات الرئيسية:
3. المعلمات التقنية الرئيسية:
| اسم | عربة السكك الحديدية مغرفة نقل مقطورة مغرفة حديدية سيارة النقل بالسكك الحديدية 140 طن |
| طلب | نقل مغرفة الحديد المنصهر الساخن لمصنع الصلب |
| الحد الأقصى. حمولة من المعدن المنصهر | 140 طن |
| الوزن الفارغ (بدون ناقلة) | .635.6 طن |
| حمولة المحور | 31 طن |
| الحد الأقصى. الوزن الإجمالي (العربة والناقلة والمعادن المنصهرة المحملة) | ≥186 طن |
| الأعلى. الأبعاد (الطول*العرض*الارتفاع) | 9800 مم * 3260 * 2410 (بدون المغرفة) |
| ارتفاع مركز المقرنة (فارغ) | 880 ملم |
| المسافة من الجزء السفلي من عربة الناقلة إلى القضبان | ≥15 ملم |
| مقياس السكك الحديدية | 1435 ملم |
| الأعلى. سرعة التشغيل عند التحميل | 20 كم/ساعة، 10 كم (الإقبال) |
| الأعلى. سرعة التشغيل عندما تكون فارغة | 30 كم/ساعة، 15 كم/ساعة (الإقبال) |
| نصف قطر دقيقة | 100 م |
| العرض الداخلي لقاعدة الهيكل | ≥3110 ملم |
| الفجوة بين قاعدة الناقلة وقاعدة الهيكل | ≥15 ملم |
| فجوة الناقلة ولوحة غطاء الهيكل | ≥15 ملم |
| المسافة الداخلية للأخدود الأساسي | ≥1480 ملم |
| مقرنة | 13 # مقرنة نشطة سفلية |
| بوجي | ملحومة ثلاثة محاور العربة |
| قطر العجلة | 650 ملم |
| مقياس الحد | يتوافق مع GB/T 146.1-83 |
4. الحزمة والتسليم:
حزمة عارية مع قاعدة دعم ومع حماية ضد الاصطدام.
سيتم تصميم تصميم تعبئة الصادرات التفصيلية وفقًا لقدرة الرفع في ميناء الوجهة وحالة النقل في الوجهة.
5. صورة مفصلة:

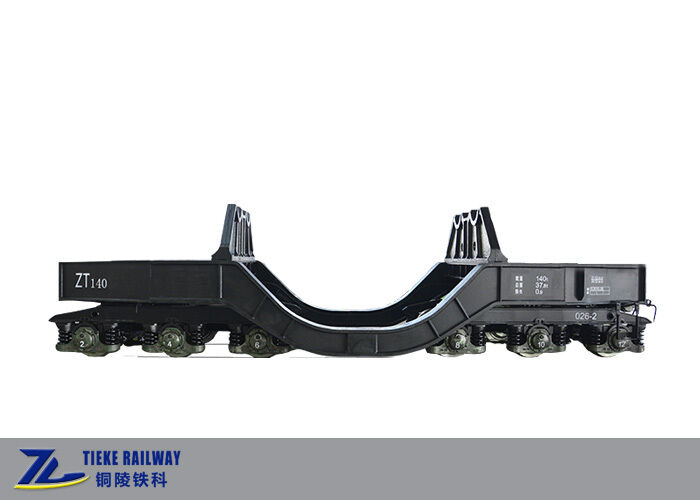

أبعاد السيارة الرئيسية لمقطورة النقل بالسكك الحديدية Tieke ZT140 140t:

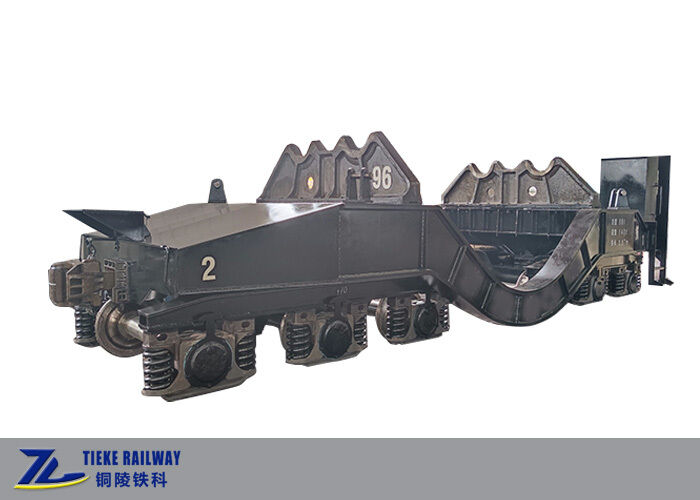

صورة التصنيع:
عربة ذات 3 محاور للخدمة الشاقة:
التعليمات:
س 1: هل أنت شركة تجارية أو مصنع؟
ج: نحن مصنع مباشرة ونقوم بتصنيع وتصدير عربات السكك الحديدية مباشرة.
Q2: هل لديك القدرة على التصميم لتوفير مركبات السكك الحديدية المخصصة؟
ج: نعم، لدينا فريق فني محترف ونحن على دراية بمعايير السكك الحديدية الدولية مثل UIC وAAR وEN ونحن قادرون على توفير معدات السكك الحديدية وفقًا لمتطلبات العملاء.
Q3: مقياس السكك الحديدية الصينية هو 1435 ملم، ولكن مقياس بلدنا هو 1000 ملم، فهل سيكون هذا مشكلة بالنسبة لك؟
ج: بالطبع لا، نحن قادرون على تصميم عربات السكك الحديدية بمقاييس مختلفة مثل 1435 مم، 1000 مم، 1067 مم، 1520 مم أو غيرها من مقاييس السكك الحديدية المطلوبة.
س 4: لماذا يجب أن أختارك مقارنة بمنافسيك؟
ج: تم تحويل Tieke Railway من مصنع عربات تابع للسكك الحديدية الصينية في عام 2016 وتمتلك الشركة أكثر من 10 سنوات من الخبرة في تصنيع عربات السكك الحديدية؛ الآن نظرًا لأن شركة Tieke Railway هي شركة خاصة وتعتمد استراتيجيات حديثة لإدارة السوق، فإن خدماتنا تتسم بالمرونة والأكثر مراعاةً كما أن تكاليفنا أكثر قابلية للتحكم.
س 5: ما الذي يجب أن أقدمه للحصول على عرض أسعار منك؟
ج: يمكنك إرسال استفسارك مع الرسومات التفصيلية أو صور المنتج أو المعلمات التقنية التفصيلية أو وصف المتطلبات. يعد إدخال المتطلبات الكاملة أمرًا مهمًا للغاية بالنسبة لنا لتقديم عرض أسعار دقيق لك.
